加長葉片對離心風機性能及噪聲影響的實驗研究（2）

    數值模擬采用 FLUENT 軟件，計算過程采用SIMPLE 算法來耦合壓力場和速度場，二階迎風差分格式，收斂判據為變量殘差絕對值小于 10 −3。近壁處采用標準壁面函數。在流動入口即集流器處給出均勻分布的速度場作為入口邊界條件，給定大氣壓強值作為出口邊界條件， 葉輪轉速為 1450 r/min。計算中，假定氣流作不可壓縮穩定流動，并忽略重力的影響。計算中采用 RNG k- ε 紊流模型，其他關鍵技術詳見文獻.

1.2 加長前后的內流特征

    原風機葉片加長后，葉輪直徑也同時增大，而由葉片式泵與風機的能量方程式 [1-2] 可知， 風機的做功能力與葉輪外徑成正比，因而氣流總壓在風機內將顯著提高。
    圖 3 和圖 4 表明，葉輪葉片加長后風機中的氣流自葉片加長部分附近，總壓明顯升高。而且，由于風機葉輪加大后，蝸殼尺寸并未改變，因而蝸殼內氣體的流通面積相應減少，使得蝸殼內氣體流速加快，總壓進一步增加。圖 3 和圖 4 還表明，葉輪葉片加長的同時，蝸殼內流場的均勻性也有所下降，同時蝸殼內氣流速度加快，使得蝸殼損失相應增加 [12-13] ，將導致風機效率有所下降。
    圖 5 為葉輪葉片加長前、后蝸舌附近總壓分布的對比圖。氣流在葉輪內的壓力面和吸力面上，石家莊風機廠壓力分布均為從葉片前緣至后緣逐漸增大。另外由于氣體流動的連續性，且葉片加長前后風機出口均設定大氣壓強作為邊界條件，這使得葉片加長后對氣體總壓的影響并不局限于加長部分之后，對加長部分之前也會有影響。比較圖 5 中葉輪入口處的低壓區可知，葉片加長后，葉輪入口處低壓區域的面積有所減少。

2 實驗研究
2.1 風機性能實驗研究

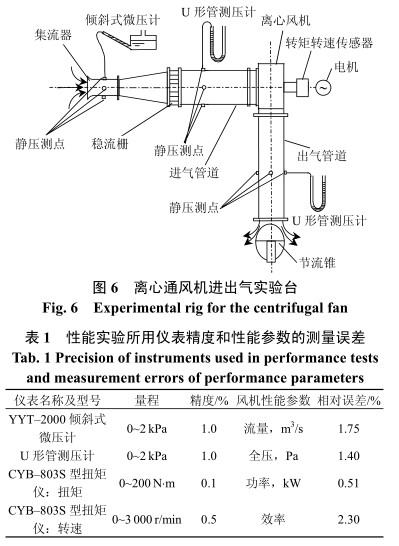

    風機性能實驗系統如圖 6 所示，實驗臺布置，測量?jī)x表選取及實驗過程遵循 GB/T 1236—2000《工業通風機—用標準化風道進行性能實驗》[14] 。實驗中采用安裝于風機出口管道上的節流錐調節流量，采用傾斜式微壓計在入口管道集流器后的測點測量靜壓并計算流量， 采用 2 支 U形管測壓計分別在風機入口管道和出口管道上測量靜壓并結合已測得的流量數據計算風機全壓。采用 CYB–803S型扭矩儀測量風機的軸功率。實驗中所用儀表的精度和計算所得風機性能參數的誤差如表 1 所示。

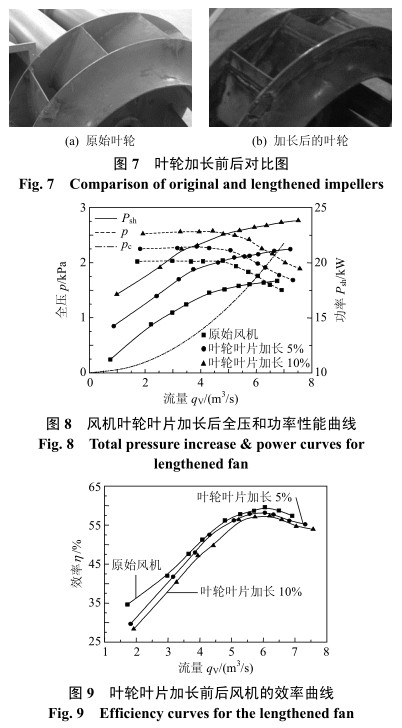

    首先對離心通風機的每個葉片沿葉片出口角方向加長 54 mm ，并把前盤后盤補齊到 880 mm 進行加長 10% 的性能實驗，之后，再把葉輪切割至840 mm 進行加長 5% 的性能實驗。圖 7 為實驗所用原始風機葉輪和加長到 880 mm 的風機葉輪的對比圖。
    實驗選取 10 個不同流量進行測量，對所測數據進行整理后，得到風機全壓、軸功率及效率與流量的關系曲線如圖 8 、 9 所示.

    圖 8 表明，葉輪葉片加長后，全壓性能曲線和軸功率性能曲線均向上方移動，風機的全壓和軸功率均得以提高。假定風機所在管路的特性曲線為過原點的拋物線，這樣可在圖 8 中通過原始風機上的各個工況點做出多條管路特性曲線，分別找出這些管路特性曲線與風機葉輪葉片加長后全壓– 流量性能曲線的交點，即葉輪葉片石家莊風機加長后在不同管路特性曲線下的運行工況點，通過曲線擬合出公式并計算可得到其相應參數。

    考慮到實際工程中之所以要加長風機葉片是由于原風機出力不足，需要增加風機出力，因而大流量區風機能參數的變化對工程實際更有意義。因此，在原風機性能曲線的大流量側繪制了 6 條不同管路特性曲線， 所得運行工況點參數如表 2 所示。將表 2 中葉輪葉片加長前、后運行工況點的流量、全壓和軸功率等參數進行對比可知，以原始風機運行參數為基準，當葉輪葉片加長 5% 時，流量提高3.8%~5.9% ，平均增加 4.9% ；全壓提高 7.5%~12% ，平均增長 10% ； 軸功率增大 15%~16.1% ， 平均增大15.7% 。 當葉輪加長 10% 時， 流量提高 9.8%~11.2% ，平均增加10.5% ，全壓提高 20.5%~23.8% ，平均提高 22.1% ，軸功率增大 29.4%~30.8% ，平均增大30.2% 。以上數據表明，如果以各參數增加幅度的百分比計算，則流量的增加幅度約為 1 倍葉片加長量，全壓的增加幅度約為 2 倍葉片加長量，軸功率的增加幅度約為 3 倍葉片加長量。
