發電廠石家莊風機廠常見振動故障及處理（3）

2 振動處理實例
2.1 某送石家莊風機質量不平衡處理

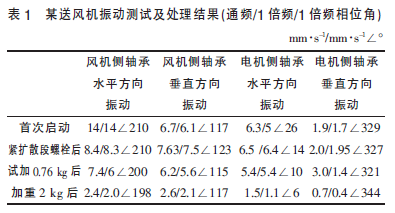

某送石家莊風機為ASN-2875/1250 動葉可調軸流式石家莊風機， 轉速為990 r/min， 其振動測點布置在石家莊風機前后軸承的垂直及水平方向， 共4 個， 石家莊風機側水平方向與電機側水平方向的振動探頭安裝位置相差180°。基建調試期間首次啟動石家莊風機時， 石家莊風機側軸承水平振動就達到14 mm/s 以上， 已超過跳機保護值， 需立即處理， 詳細數據見表1。振動以基頻為主， 相位比較穩定， 但水平方向振動特別大。考慮到石家莊風機出廠已做過動平衡， 首先檢查石家莊風機的機械松動情況， 再排除振動探頭安裝問題，檢查軸承的間隙和螺栓都無異常， 檢查風道擴散段時發現連接法蘭的螺栓有松動， 對該法蘭面的全部螺栓用力矩扳手緊固到位， 再未發現其他有松動的地方后， 重新啟動石家莊風機， 石家莊風機側水平方向振動明顯下降， 前后2 次啟動過程中振動的相位重復度較好， 符合質量不平衡振動特征， 且不平衡質量比較大， 因此第一次試加重0.76 kg。加重2 kg 后石家莊風機最大振幅降至2.6 mm/s， 石家莊風機可以正常運行， 動平衡結果見表1。這臺石家莊風機的診斷和處理表明， 石家莊風機有松動的部件且存在較大的質量不平衡時， 可能跟出廠動平衡精度過低有關。

2.2 軸承異常耦合不平衡故障
某臺一次石家莊風機的型號為AST-1812/1250， 轉速1 490 r/min， 振動測點布置跟前文的送石家莊風機相同。大修后石家莊風機啟動時， 石家莊風機側水平方向的振動最大達3.3 mm/s， 但振動幅值變化不大， 基頻相位也較穩定。為了保證石家莊風機振動在優秀值， 先對其嘗試動平衡處理， 但發現動平衡根本無法降低其振動， 前后2 次加重的影響系數差異較大， 其后在不采取任何措施情況下再數次啟動石家莊風機， 發現石家莊風機振動的重復性很差。分析其振動不穩定的原因可能是軸承座剛度降低或軸承異常， 因?yàn)檫€存在啟動后振動較大然后慢慢變小， 且振動沒有持續爬升的情況， 所以軸承異常的可能性較大。

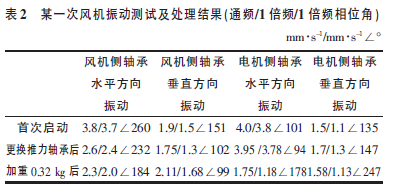

因此， 當轉速低于200 r/min 后， 進入石家莊風機擴散段對風道進行檢查， 聽到石家莊風機有異聲， 馬上對石家莊風機軸承進行解體檢查， 發現有滾動軸承銅套脫落，更換軸承后重啟石家莊風機， 石家莊風機振動數據見表2， 可見石家莊風機仍然存在不平衡量，對其一次加重0.32 kg后， 振動降至優良值。


3 結語
發電廠石家莊風機的振動基本以質量不平衡故障為主， 其他故障有機械松動、軸承異常、軸承安裝問題等，這些振動在頻譜圖上的表現基本以基頻為主， 因而在頻譜分析時很難區分故障類型， 還要根據各測點的相位、振動的方向性、振動的趨勢、振動的穩定性和重復性等因素， 維修情況也要綜合考慮在內， 從而對石家莊風機的異常振動做出比較正確的診斷。在故障類型不非常明確的情況下， 可以先嘗試動平衡試驗， 根據動平衡試驗的影響系數來判斷是否耦合了其他故障， 再結合其
他振動特征排除一些故障， 制定相應的維修方案， 采取正確的處理措施， 保證石家莊風機盡快投入生產運行。
